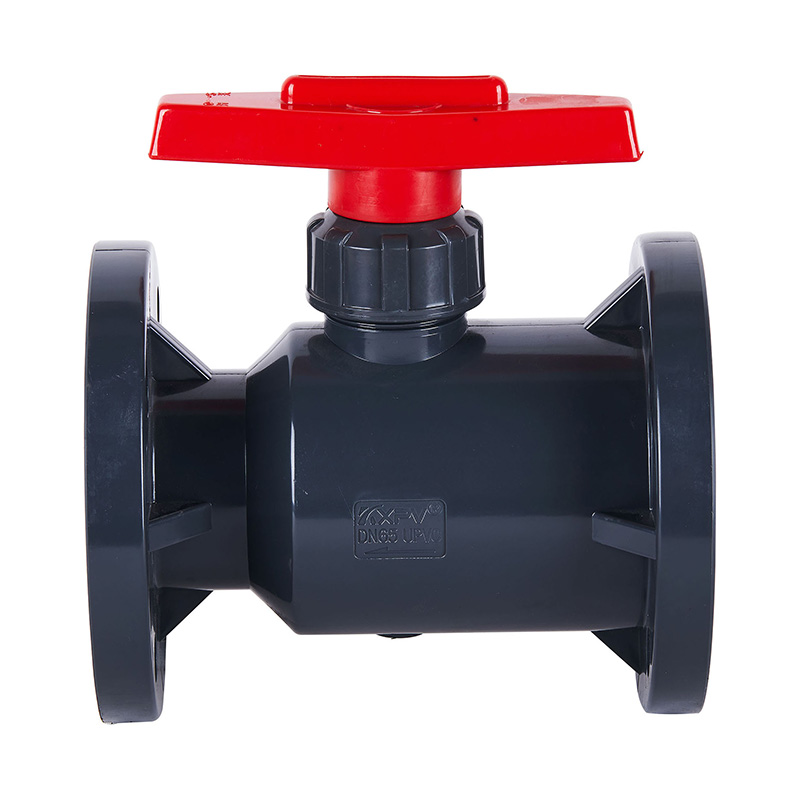

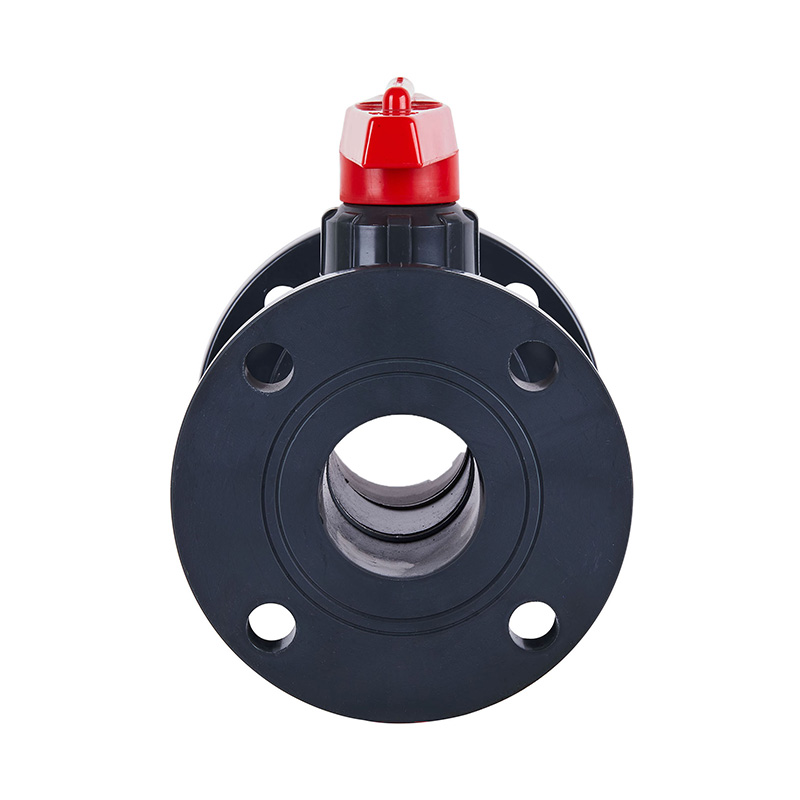

PVC-U Q41F-10U karimás golyóscsap DN15-300 GB szabvány

Kiváló minőségű, magas hőmérsékletű, vegyszerálló PVC-U karimás golyóscsap. PVC ANSI szabvány ipari szaniter műanyag szelep.
Modellszám: Q41F-10U
Anyaga: Műanyag
Csatlakozási forma: karima
Vezetési mód: Manuális
Névleges nyomás: 10 kg
Csatorna: Egyenes átmenő típus
Felépítés: Fix golyósszelep
Funkció: Ipari felhasználás
Hőmérséklet: Magas hőmérséklet
Alkalmazás: ipari felhasználás, víz ipari felhasználás
Specifikáció: DN15-DN100
Szabvány: ANSI
HS kód: 8481804090

Nyomásosztály: 1,0 Mpa (10 bar) $ $

A termék szerkezeti jellemzői

1.Engineering műanyag sorozat golyóscsap elfogadja az FRPP, PVDF, PVC-C, PVC-U, PPH stb. a korrózióálló hőre lágyuló műanyagot, amely egyetlen fröccsöntésben alakult ki, és erősen ellenáll a korróziónak.
2. Megbízható tömítés, kis nyitási és zárási nyomaték Nyitási és zárási nyomaték.
3.Kis folyadékellenállás, gyors nyitás/zárás.
4.Egyszerű szerkezet, gyönyörű megjelenés.

Alkalmazás-hőmérséklet-korlátozási lista

Anyag Közepes hőmérséklet℃ Anyag Közepes hőmérséklet℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Boddily Form golyósszelep-szerelvény részletrajza

Alkatrész Anyag táblázat

Nem. Név Anyag
1 Fogantyú Ötvözet anyag
2 Rögzítő anya FRPP, PVDF, PVC-U, PVC-C, PPH
3 Helymeghatározó gyűrű FRPP, PVDF, PVC-U, PVC-C, PPH
4 Sztem FRPP, PVDF, PVC-U, PVC-C, PPH
5 Sztem seal PTFE
6 Lezárt labda PTFE
7 Pecsét ülés FRPP, PVDF, PVC-U, PVC-C, PPH
8 Ball FRPP, PVDF, PVC-U, PVC-C, PPH
9 Test FRPP, PVDF, PVC-U, PVC-C, PPH
Dimenziólista

DN(mm) D d L b n-φ
GB JIS ANSI GB JIS ANSI GB JIS ANSI
15 (1/2") 95 95 65 70 120 15 4-15 4-φ15
20 (3/4") 105 100 100 75 75 69.9 120 16 4-φ15 4-φ15 4-16
25. cikk (1") 120 125 110 85 90 79.4 130 16 4-φ15 4-φ19 4-φ16
32 (11/4") 135 135 115 100 100 88.9 145 18 4-Φ18 4-Φ19 4-16
40 (11/2") 145 140 125 110 105 98.4 168 20 4-p18 4φ19 4-φ16
50 (2") 160 155 150 125 120 120.7 180 20 4-φ19 4-φ19 4-18
65 (21/2") 180 175 180 145 140 139.7 225 22 4-19 4-Φ19 4-φ18
80 (3") 195 185 190 160 150 152.4 255 25 8-φ18,5 8-19 4-φ18
100 (4") 229 210 229 180 175 190.5 280 25 8-Φ18,5X20 8-Φ19 8-Φ18,5X20
125 (5") 254 250 254 210 210 215.9 350 30 8-Φ18,5X20 8-Φ23 8-φ22
150 (6") 280 280 280 240 240 241.3 400 30 8-Φ24X27 8-Φ24X27 8-Φ24X27
200 (8") 335 330 335 295 290 298.5 400 35 8-Φ23 12-Φ23 8-Φ22
250 (10") 400 400 400 350 355 362 450 38 12-φ23X26 12-φ25 12-φ26
300 (12") 440 440 400 400 450 38 12-Φ23 16-Φ25
