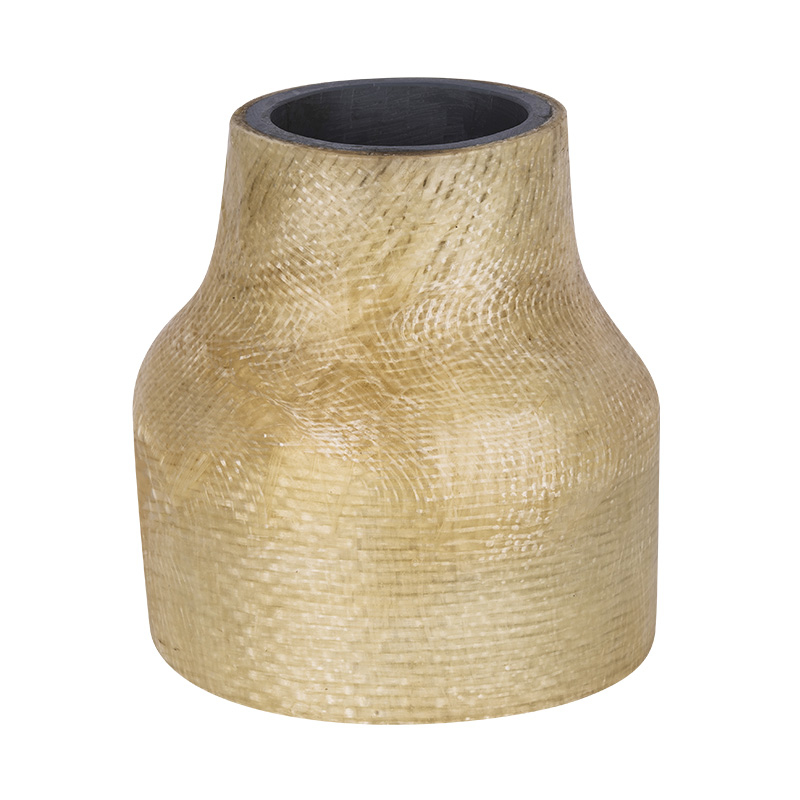

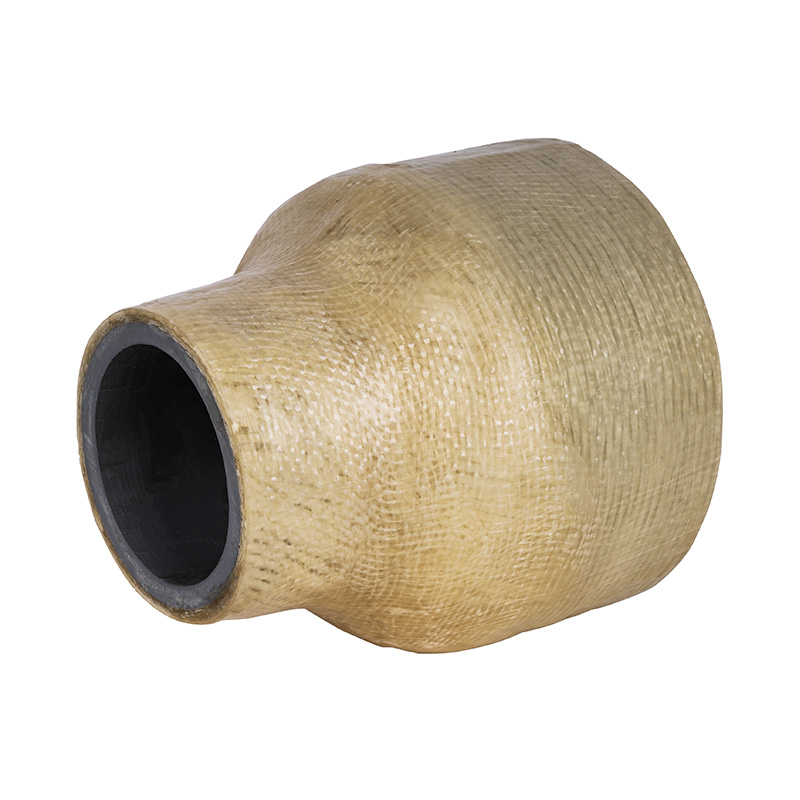

FRP/PVC-C, FRP/PVC-U üvegszál erősítésű műanyag bevonatú reduktor
FRP/PVC-C, FRP/PVC-U üvegszál erősítésű műanyag bevonatú reduktor
| Alkalmazás-hőmérséklet-korlátozási lista |
| Anyag | Közepes hőmérséklet℃ | Anyag | Közepes hőmérséklet℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5 ℃ ~ 45 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| A termék szerkezeti jellemzői |
1. Könnyű és nagy szilárdságú
A relatív sűrűsége 1,5 és 2,0 között van, mindössze 1/4-1/5-e a szénacélnak, szakítószilárdsága mégis megközelíti, sőt nagyobb a szénacél, fajlagos szilárdsága pedig összemérhető a kiváló minőségű ötvözött acéllal.
2. Kiváló korrózióállóság
Az FRP kiváló korrózióálló anyag ellenállást biztosít levegővel, kiváló, mérsékelt koncentrációjú savakkal, lúgokkal, sóval, valamint különféle olajokkal és oldószerekkel szemben.
3. Kiváló elektromos tulajdonságok
Az FRP kiváló szigetelőanyag, amelyet szigetelőkben használnak. Magas frekvenciákon is megőrzi jó dielektromos tulajdonságait, és kiváló áteresztőképességgel rendelkezik.
4. Kiváló termikus tulajdonságok
Az FRP alacsony hővezető képességgel rendelkezik, és a hővezető képessége 1,25-1,67 kJ/s, a fémnek mindössze 1/100-1/1000-e, így kiváló hőszigetelő anyag.
5. Kiváló tervezhetőség
Böző szerkezeti termékek rugalmas tervezése a speciális alkalmazási követelmények Különnek megfelelően, biztosítva a termék kiváló integritását és lehetővé téve az anyagokat a termék teljesítménykövetelményeinek megfelelően.
6. Kiváló gyárthatóság
A rugalmas fröccsöntési technológia a termék alakja, a műszaki követelmény, az alkalmazás és a mennyiség alapján választható ki. Az eljárás egylépéses formázást tesz, és kiváló gazdasági előnyökkel jár. Ez különösen előnyös az összetett, kihívást jelentő és kis volumenű termékek esetében, kiemelve annak kiváló feldolgozhatóságát.

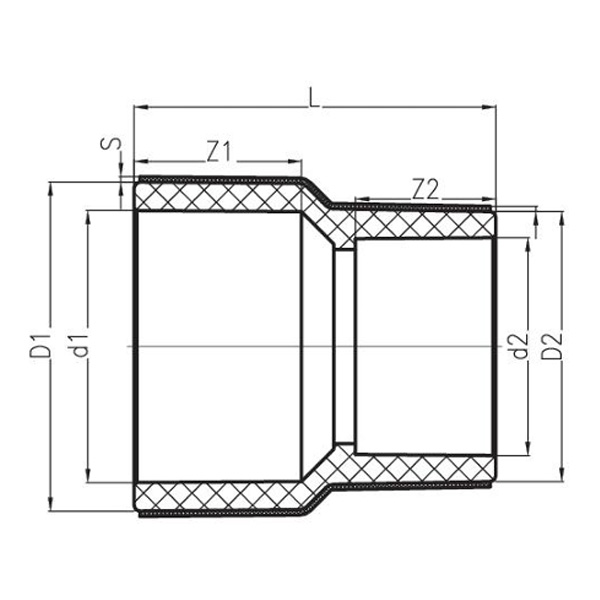

| Kompozit reduktor |
| DN | D1 | D2 | d1 | d2 | L | Z1 | Z2 | S | ||||||||||||||||||||||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | ||||||||||||||||||||||||||||
| 300*100 | 351 | 127 | 315 | 110 | 300.5 | 163.5 | 61 | 4.5 | 6.5 | 10 | ||||||||||||||||||||
| 300*125 | 351 | 160 | 315 | 140 | 307 | 163.5 | 76 | 4.5 | 6.5 | 10 | ||||||||||||||||||||
| 300*150 | 351 | 180 | 315 | 160 | 311.5 | 163.5 | 86 | 4.5 | 6.5 | 10 | ||||||||||||||||||||
| 300*200 | 351 | 251 | 315 | 225 | 325 | 163.5 | 118.5 | 4.5 | 6.5 | 10 | ||||||||||||||||||||
| 300*250 | 351 | 310 | 315 | 280 | 336.5 | 163.5 | 146 | 4.5 | 6.5 | 10 | ||||||||||||||||||||
| 350*150 | 390 | 184 | 355 | 160 | 343 | 184 | 86 | 5 | 7.5 | 11.5 | ||||||||||||||||||||
| 350*200 | 390 | 249 | 355 | 225 | 359 | 184 | 119 | 5 | 7.5 | 11.5 | ||||||||||||||||||||
| 350*250 | 390 | 308 | 355 | 280 | 370 | 184 | 146 | 5 | 7.5 | 11.5 | ||||||||||||||||||||
| 350*300 | 390 | 346 | 355 | 315 | 378 | 184 | 164 | 5 | 7.5 | 11.5 | ||||||||||||||||||||
| 400*200 | 440 | 249 | 400 | 225 | 394 | 206 | 119 | 5.5 | 8.5 | 12 | ||||||||||||||||||||
| 400*250 | 440 | 308 | 400 | 280 | 405 | 206 | 146 | 5.5 | 8.5 | 12 | ||||||||||||||||||||
| 400*300 | 440 | 346 | 400 | 315 | 413 | 206 | 164 | 5.5 | 8.5 | 12 | ||||||||||||||||||||
| 400*350 | 440 | 390 | 400 | 355 | 423 | 206 | 184 | 5.5 | 8.5 | 12 | ||||||||||||||||||||
| 450*300 | 494 | 346 | 450 | 315 | 454 | 231 | 164 | 6 | 9.5 | 14.5 | ||||||||||||||||||||
| 450*350 | 494 | 390 | 450 | 355 | 463 | 231 | 184 | 6 | 9.5 | 14.5 | ||||||||||||||||||||
| 450*400 | 494 | 440 | 450 | 400 | 472 | 231 | 206 | 6 | 9.5 | 14.5 | ||||||||||||||||||||
| 500*300 | 548 | 346 | 500 | 315 | 494 | 256 | 164 | 6.5 | 10.5 | 16 | ||||||||||||||||||||
| 500*350 | 548 | 390 | 500 | 355 | 504 | 256 | 184 | 6.5 | 10.5 | 16 | ||||||||||||||||||||
| 500*400 | 548 | 440 | 500 | 400 | 513 | 256 | 206 | 6.5 | 10.5 | 16 | ||||||||||||||||||||
| 500*450 | 548 | 494 | 500 | 450 | 525 | 256 | 231 | 6.5 | 10.5 | 16 | ||||||||||||||||||||
| 600*300 | 692 | 346 | 630 | 315 | 600 | 321 | 164 | 8 | 12.5 | 19 | ||||||||||||||||||||
| 600*350 | 692 | 390 | 630 | 355 | 609 | 321 | 184 | 8 | 12.5 | 19 | ||||||||||||||||||||
| 600*400 | 692 | 440 | 630 | 400 | 618 | 321 | 206 | 8 | 12.5 | 19 | ||||||||||||||||||||
| 600*450 | 692 | 494 | 630 | 450 | 630 | 321 | 231 | 8 | 12.5 | 19 | ||||||||||||||||||||
| 600*500 | 692 | 548 | 630 | 500 | 641 | 321 | 256 | 8 | 12.5 | 19 | ||||||||||||||||||||
| DN | D1 | D2 | d1 | d2 | L | Z1 | Z2 | S | ||||||||||||||||||||||||
| 0,6 MPa | 1,0 MPa | 1,6 MPa | ||||||||||||||||||||||||||||||
| 20*15 | 32 | 27 | 25 | 20 | 42 | 19 | 16 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 25*15 | 40 | 27 | 32 | 20 | 48.5 | 22 | 16 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 25*20 | 40 | 32 | 32 | 25 | 49 | 22 | 19 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 32*20 | 50 | 32 | 40 | 25 | 57 | 26 | 19 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 32*25 | 50 | 40 | 40 | 32 | 57 | 26 | 22 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 40*25 | 61 | 40 | 50 | 32 | 67 | 31 | 22 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 40*32 | 61 | 50 | 50 | 40 | 67 | 31 | 26 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 50*25 | 75 | 40 | 63 | 32 | 80.5 | 38 | 22 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 50*32 | 75 | 50 | 63 | 40 | 80.5 | 38 | 26 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 50*40 | 75 | 61 | 63 | 50 | 81 | 38 | 31 | 2 | 2.5 | 3.5 | ||||||||||||||||||||||
| 65*25 | 88 | 40 | 75 | 32 | 93.5 | 44 | 22 | 2 | 3 | 4 | ||||||||||||||||||||||
| 65*32 | 88 | 50 | 75 | 40 | 93.5 | 44 | 26 | 2 | 3 | 4 | ||||||||||||||||||||||
| 65*40 | 88 | 61 | 75 | 50 | 94 | 44 | 31 | 2 | 3 | 4 | ||||||||||||||||||||||
| 65*50 | 88 | 75 | 75 | 63 | 95 | 44 | 38 | 2 | 3 | 4 | ||||||||||||||||||||||
| 80*25 | 105 | 40 | 90 | 32 | 108 | 51 | 22 | 2 | 3 | 4 | ||||||||||||||||||||||
| 80*32 | 105 | 50 | 90 | 40 | 108 | 51 | 26 | 2 | 3 | 4 | ||||||||||||||||||||||
| 80*40 | 105 | 61 | 90 | 50 | 08.5 | 51 | 31 | 2 | 3 | 4 | ||||||||||||||||||||||
| 80*50 | 105 | 75 | 90 | 63 | 109.5 | 51 | 38 | 2 | 3 | 4 | ||||||||||||||||||||||
| 80*65 | 105 | 88 | 90 | 75 | 110.5 | 51 | 44 | 2 | 3 | 4 | ||||||||||||||||||||||
| 100*40 | 127 | 61 | 110 | 50 | 130 | 61 | 31 | 2 | 3 | 4 | ||||||||||||||||||||||
| 100*50 | 127 | 75 | 110 | 63 | 130 | 61 | 38 | 2 | 3 | 4 | ||||||||||||||||||||||
| 100*65 | 127 | 88 | 110 | 75 | 130 | 61 | 44 | 2 | 3 | 4 | ||||||||||||||||||||||
| 100*80 | 127 | 105 | 110 | 90 | 130 | 61 | 51 | 2 | 3 | 4 | ||||||||||||||||||||||
| 125*50 | 161 | 75 | 140 | 63 | 143 | 76 | 38 | 2.5 | 4 | 5.5 | ||||||||||||||||||||||
| 125*65 | 161 | 88 | 140 | 75 | 146 | 76 | 44 | 2.5 | 4 | 5.5 | ||||||||||||||||||||||
| 125*80 | 161 | 105 | 140 | 90 | 149 | 76 | 51 | 2.5 | 4 | 5.5 | ||||||||||||||||||||||
| 125*100 | 161 | 127 | 140 | 110 | 154 | 76 | 61 | 2.5 | 4 | 5.5 | ||||||||||||||||||||||
| 150*65 | 184 | 88 | 160 | 75 | 162 | 86 | 44 | 2.5 | 4 | 5.5 | ||||||||||||||||||||||
| 150*80 | 184 | 105 | 160 | 90 | 165 | 86 | 51 | 2.5 | 4 | 5.5 | ||||||||||||||||||||||
| 150*100 | 184 | 127 | 160 | 110 | 170 | 86 | 61 | 2.5 | 4 | 5.5 | ||||||||||||||||||||||
| 150*125 | 184 | 161 | 160 | 140 | 176 | 86 | 76 | 2.5 | 4 | 5.5 | ||||||||||||||||||||||
| 200*80 | 260 | 105 | 225 | 90 | 217 | 119 | 51 | 3.5 | 5 | 7 | ||||||||||||||||||||||
| 200*100 | 260 | 127 | 225 | 110 | 221 | 119 | 61 | 3.5 | 5 | 7 | ||||||||||||||||||||||
| 200*125 | 260 | 161 | 225 | 140 | 228 | 119 | 76 | 3.5 | 5 | 7 | ||||||||||||||||||||||
| 200*150 | 260 | 184 | 225 | 160 | 233 | 119 | 86 | 3.5 | 5 | 7 | ||||||||||||||||||||||
| 250*200 (Φ250*225) | 288 | 260 | 250 | 225 | 265 | 131 | 119 | 4 | 5.5 | 8.5 | ||||||||||||||||||||||
| 250*100 (Φ280*110) | 310 | 127 | 280 | 110 | 272.5 | 146 | 61 | 4 | 5.5 | 8.5 | ||||||||||||||||||||||
| 250*125 (Φ280*140) | 310 | 160 | 280 | 140 | 278 | 146 | 76 | 4 | 5.5 | 8.5 | ||||||||||||||||||||||
| 250*150 (Φ280*160) | 310 | 180 | 280 | 160 | 283 | 146 | 86 | 4 | 5.5 | 8.5 | ||||||||||||||||||||||
| 250*200 (Φ280*225) | 310 | 251 | 280 | 225 | 297 | 146 | 118.5 | 4 | 5.5 | 8.5 | ||||||||||||||||||||||
Megjegyzés: A kompozit csőszerelvények S mérete szállító és a vevő közös megállapodása alapján kisebb módosítások tárgyát képezheti.
