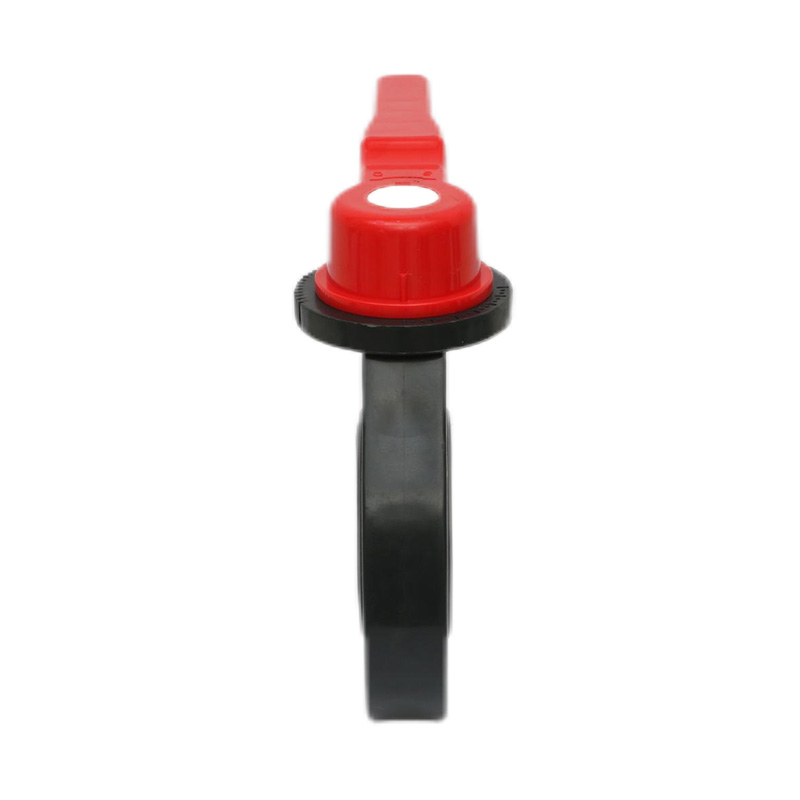

FRPP D71X-10S kézikerék típusú pillangószelep DN15-200 15A-200A JIS szabvány

FRPP kézikerék pillangószelep, kézi, középső tömítés, lágy tömítés DN15-200, ipari és lakossági műanyag karos fogantyú szelep, JIS szabvány
Áramforrás: Kézi
Csatlakozás típusa: Wafer
Szerkezet: Középső tömítés
Tömítés típusa: Kényszerített tömítés
Szára: Standard
Nyomásosztály: 1,0 Mpa (10 bar)
Üzemi hőmérséklet: -20-120°C
Tömítőfelület anyaga: Puha tömítés
Alkalmazás: Ipari felhasználás, Vízipari felhasználás
A szár anyaga: acél, rozsdamentes acél
Márka: KXPV
Leírás: DN15-200
Származási hely: Zhejiang, Ningbo

A termék szerkezeti jellemzői
1. A szelep kompakt és könnyű, könnyen szétszerelhető és karbantartható, és bármilyen helyzetben felszerelhető.
2. Egyszerű és kompakt szerkezet alacsony működési nyomatékkal, gyors 90°-os elforgatást tesz lehetővé a gyors nyitás érdekében.
3. Lineáris áramlási jellemzők kiváló szabályozási teljesítménnyel
Alkalmazás-hőmérséklet-korlátozási lista

Anyag Közepes hőmérséklet℃ Anyag Közepes hőmérséklet℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Alkatrész Anyag táblázat

Nem.

Név

Anyag

1

Fogantyú fej

Ötvözet anyag

2

Hatszögletű anya

Acél, rozsdamentes acél

3

Fogantyú

Ötvözet anyag

4

Sztem

Acél, rozsdamentes acél

5

Tavasz

Acél

6

Állítsa be a pozicionáló lemezt

Ötvözet anyag

7

Pin

Acél

8

Helymeghatározó rúd

Ötvözet anyag

9

Test

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tömítő gumi

EPDM, FPM

11

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

Fogantyú pillangószelep-szerelvény részletrajza

Alkatrész Anyag táblázat

NEM.

Alkatrészek neve

Anyag

Menny.

1

Fogantyú

Ötvözet anyag

1

2

Helymeghatározó rúd

Ötvözet anyag

1

3

Pozícionáló lemez

Ötvözet anyag

1

4

Nut Cup

FRPP

4

5

Test

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tömítő gumi

EPDM, FPM

1

8

Sztem

Acél, rozsdamentes acél

1

9

Pin

Acél

1

Dimenziólista

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32 (1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65 (2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80 (3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4") 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
