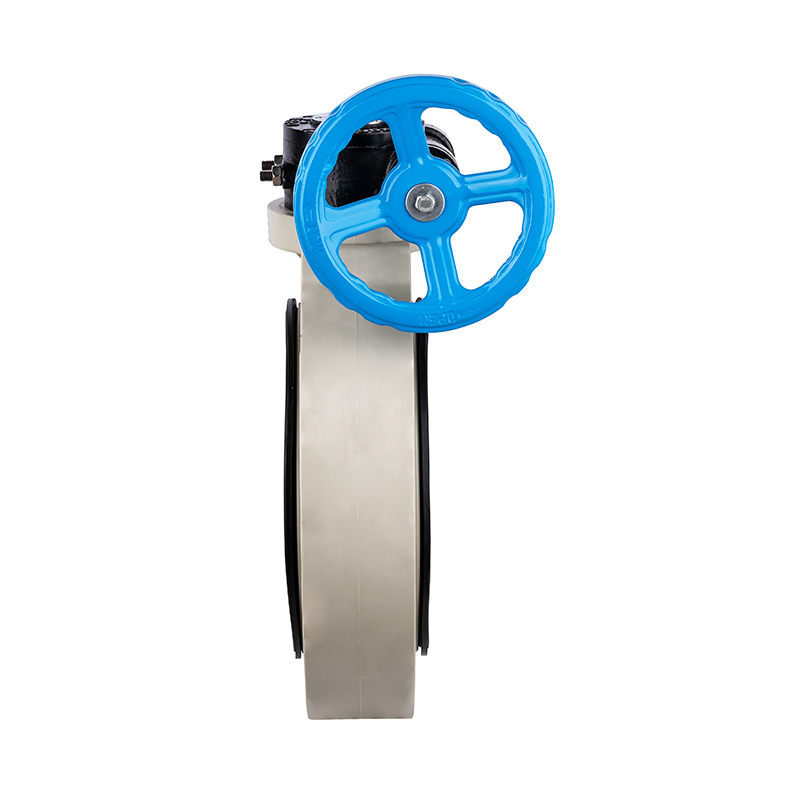

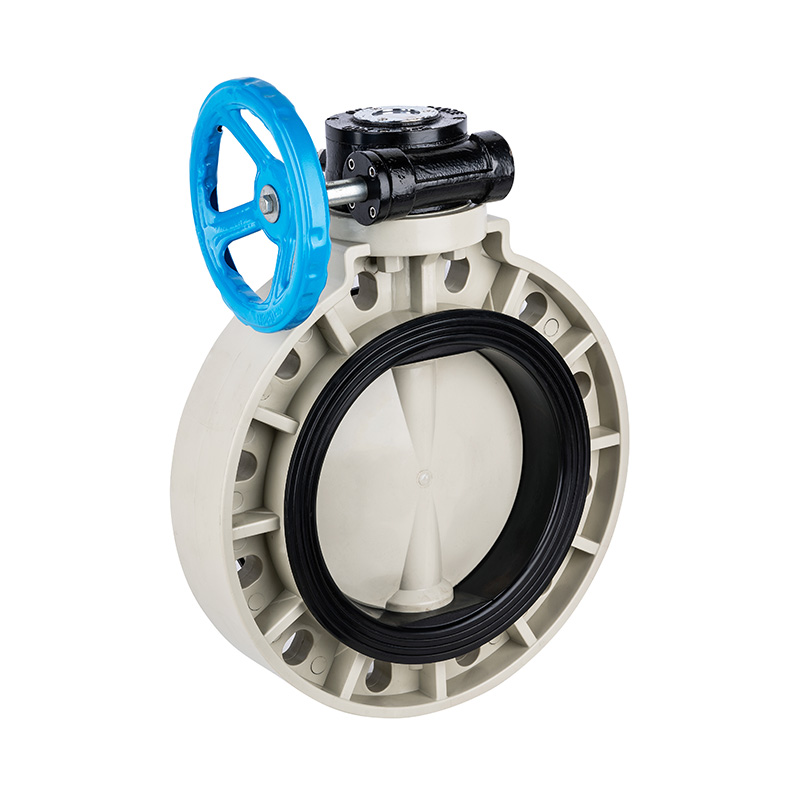

PPH D371X-10S csigahajtómű pillangószelep DN32-1000 GB szabvány

PPH csigahajtómű pillangószelep kézi középső tömítés lágy tömítés DN32-1000 ipari és háztartási műanyag kar fogantyú szelep
Vezetési mód: Manuális
Csatlakozási forma: Ostya
Szerkezet: Központi tömítés
Tömítés típusa: Kényszerített
Szelepszár: Közönséges
Nyomásosztály: 1,0 Mpa (10 bar)
Üzemi hőmérséklet: -20~110°C
A tömítés felületének anyaga: Puha tömítés
Alkalmazás: ipari felhasználás, víz ipari felhasználás
Szelepszár: acél, rozsdamentes acél
Védjegy: KXPV
Műszaki adatok: DN32-1000
Származási hely: Ningbo, Zhejiang

A termék szerkezeti jellemzői
1. A szelep kicsi és könnyű, könnyen szétszerelhető és javítható, és bármilyen pozícióban felszerelhető.
2. A szerkezet egyszerű és kompakt, a működési nyomaték kicsi, és a 90°-os elforgatás gyorsan nyitható.
3. Az áramlási jellemzők általában egyenesek, és a beállítási teljesítmény jó.

Alkalmazás-hőmérséklet-korlátozási lista

Anyag Közepes hőmérséklet℃ Anyag Közepes hőmérséklet℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Alkatrész Anyag táblázat

Nem.

Név

Anyag

1

Kerék öntöttvas, alumínium ötvözet

2

Csigafogas medve Acél

3

Adatok Ipate Alumínium

4

Hatlapfejű csavar Acél,StainlessSteel

5

Csigahajtómű fedél öntöttvas, alumínium ötvözet

6

Csiga felszerelés öntöttvas, alumínium ötvözet

7

Határcsavar Acél,StainlessSteel

8

Sztem Acél,StainlessSteel

9

Kétfejű csap Acél,StainlessSteel

10

Hatszögletű anya Acél,StainlessSteel

11

Tömítő gumi EPDM, FPM
12 Szeleplemez FRPP,PVDF,PVC-C,PVC-U,PPH
13 Test FRPP,PVDF,PVC-C,PVC-U,PPH

Csigahajtómű típusú pillangószelep-szerelvény részletrajza

Alkatrész Anyag táblázat

NEM.

Alkatrészek neve

Anyag

Menny.

1

Kerék öntöttvas

1

2

Csiga felszerelés öntöttvas

1

3

Pin Acél

1

4

Nut Cup FRPP

4

5

Test FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Szeleplemez FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tömítő gumi EPDM, FPM

1

8

Sztem Acél,StainlessSteel

1

Dimenziólista

DN(mm) D1 D2 D3 T n-Φ
GB JIS ANSI GB JIS ANSI
32 (11/4") 140 100 100 88.9 33 35 4-Φ17 4-Φ17 4-Φ17
40 (11/2") 150 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 160 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 (21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 (4") 200 160 150 152.4 77 42 8-Φ19X25 8-Φ19X25 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 290 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-923X34
200 (8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250 (10") 420 350 355 362 245.5 110 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300 (12") 500 400 431.8 291.5 115 12-Φ28X48 12-Φ28X48
350 (14") 550 460 476.3 340 127 16-Φ26 12-Φ33
400 (16") 619 515 510 539.8 399 140 16-Φ36X52 16-Φ36X52 16-Φ36X52
450 (18") 655 565 565 577.9 446 150 20-Φ25 20-Φ27 16-Φ33
500 (20") 705 620 620 635 494 150 20-Φ26X33 20-Φ27X33 20-26X33
600 (24") 816 725 749.3 570 170 20-Φ28X38 20-Φ28X38
700 (28") 910 840 840 670 185 24-Φ33X44 24-Φ33X44
800 (32") 1055 960 950 977.9 755 240 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000 (40") 1230 1160 1160 935 236 28-Φ36X52 28-Φ39


DN(mm) D1 D 2 D3 T n-Φ
GB JIS ANSI GB JIS ANS I
40 (11/2") 148 110 105 98.4 41.5 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
65 (21/2") 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X25.6 4-Φ19X25.6
80 (3") 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ22X34
200 (8") 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23X27 8-Φ22X33.5
