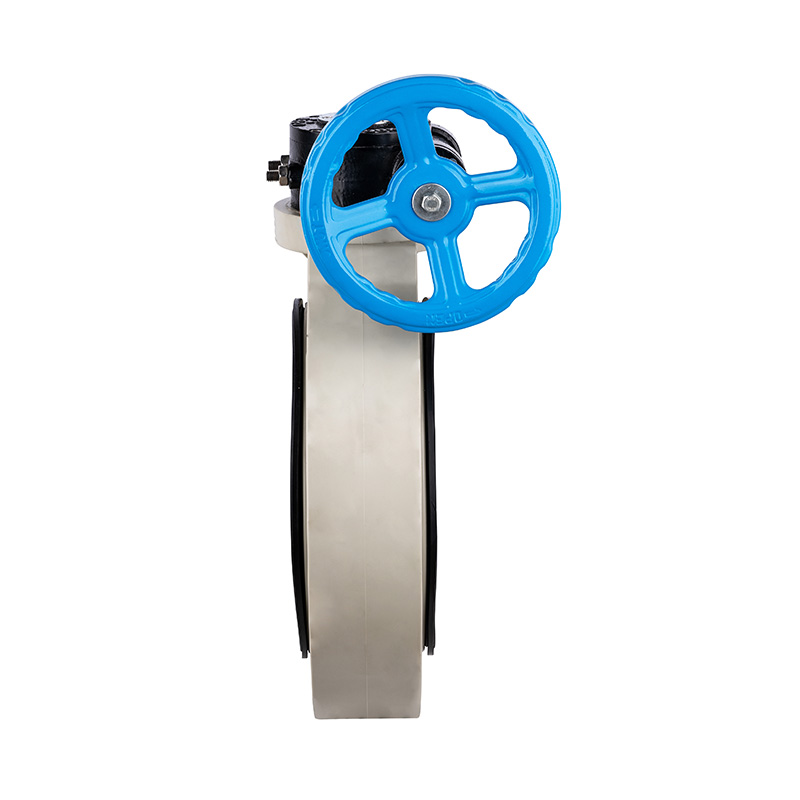

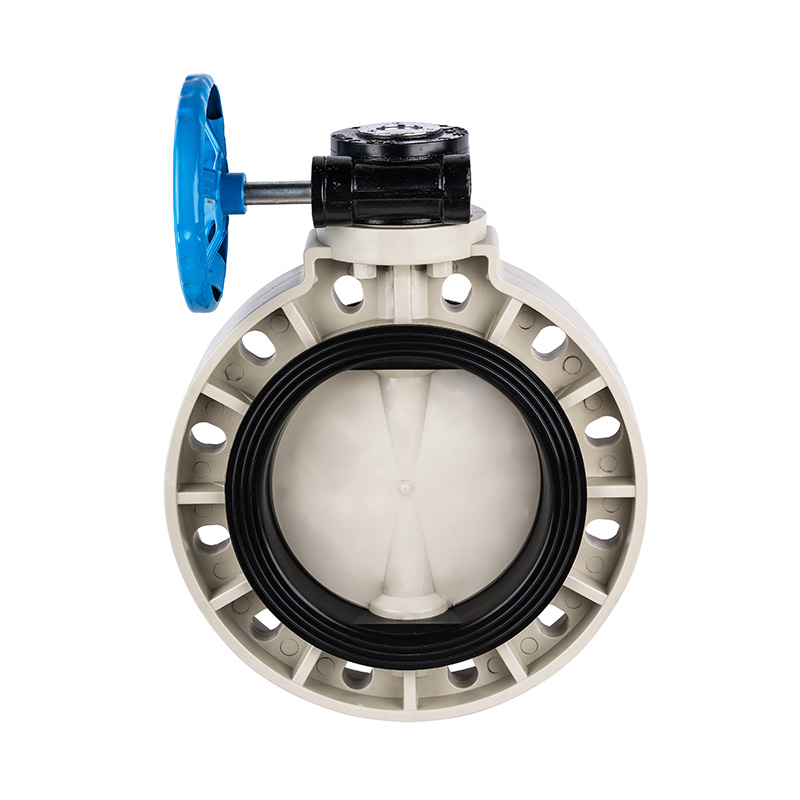

PPH D371X-10S csigahajtómű pillangószelep DN40-1000 40A-1000A JIS szabvány

PPH csigahajtómű pillangószelep, kézi, középső tömítés, lágy tömítés, DN40-1000, ipari és háztartási műanyag karos fogantyúszelep, JIS szabvány
Vezetési mód: Manuális
Csatlakozás: Wafer
Szerkezet: Központi tömítés
Tömítés típusa: Kényszerített tömítés
Szára: Standard
Nyomásosztály: 1,0 Mpa (10 bar)
Üzemi hőmérséklet: -20~110°C
Tömítőanyag: Puha tömítés
Alkalmazás: Ipari felhasználás, Vízipari felhasználás
A szár anyaga: acél, rozsdamentes acél
Márka: KXPV
Méret: DN40-1000
Származási hely: Zhejiang, Ningbo

A termék szerkezeti jellemzői
1. A szelep kompakt és könnyű, könnyen szétszerelhető és karbantartható, és bármilyen helyzetben felszerelhető.
2. Egyszerű és kompakt szerkezet alacsony működési nyomatékkal, gyors 90°-os elforgatást tesz lehetővé a gyors nyitás érdekében.
3. Lineáris áramlási jellemzők kiváló szabályozási teljesítménnyel

Alkalmazás-hőmérséklet-korlátozási lista

Anyag Közepes hőmérséklet℃ Anyag Közepes hőmérséklet℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Alkatrész Anyag táblázat

Nem.

Név

Anyag

1

Kerék öntöttvas, alumínium ötvözet

2

Csigafogas medve Acél

3

Adatok Ipate Alumínium

4

Hatlapfejű csavar Acél,StainlessSteel

5

Csigahajtómű fedél öntöttvas, alumínium ötvözet

6

Csiga felszerelés öntöttvas, alumínium ötvözet

7

Határcsavar Acél,StainlessSteel

8

Sztem Acél,StainlessSteel

9

Kétfejű csap Acél,StainlessSteel

10

Hatszögletű anya Acél,StainlessSteel

11

Tömítő gumi EPDM, FPM
12 Szeleplemez FRPP,PVDF,PVC-C,PVC-U,PPH
13 Test FRPP,PVDF,PVC-C,PVC-U,PPH

Csigahajtómű típusú pillangószelep-szerelvény részletrajza

Alkatrész Anyag táblázat

NEM.

Alkatrészek neve

Anyag

Menny.

1

Kerék öntöttvas

1

2

Csiga felszerelés öntöttvas

1

3

Pin Acél

1

4

Nut Cup FRPP

4

5

Test FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Szeleplemez FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tömítő gumi EPDM, FPM

1

8

Sztem Acél,StainlessSteel

1

Dimenziólista

DN (mm) D1 D2 D3 L n-ø
GB JIS ANSI GB JIS ANSI
32 (1 1/4") 140 100 100 3.45 35 35 4-ø17X25 4-ø17X25 4-ø17X25
40 (1 1/2") 148 110 105 3.88 41.5 39 4-ø19X25 4-ø19X25 4-ø19X25
50 (2") 162 125 120 4.74 50 40 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
65 (2 1/2") 180 145 140 5.49 64 42 4-ø19X26,5 4-ø19X26,5 4-ø19X26,5
80 (3") 198 160 150 6 77 42 8-ø19X25 8-ø19X24 4-ø19X25
100 (4") 225 180 175 7.5 96 52 8-ø19X32 8-ø19X32 8-ø19X32
125 (5") 255 210 210 8.5 120 61 8-ø23X33 8-ø23X33 8-ø23X33
150 (6") 285 240 240 9.51 145 71 8-ø23X34 8-ø23X34 8-ø22X34
200 (8") 340 295 290 11.75 196.5 81 8-ø23X33,5 12-ø23X27 8-ø23X33,5
250 (10") 395 350 355 14.25 245.5 110 12-ø23X32,5 12-ø25X32,5 12-ø25X32,5
400 (16") 597 515 510 21.26 399 140 16-ø27X43 16-ø27 16-ø30X43
450 (18") 635 560 565 22.76 446 150 20-ø26X28,5 20-ø26X28,5 16-ø32X34. 5
500 (20") 700 620 620 25 494 150 20-ø26X44 20-ø26X44 20-ø32X44
700 (28") 928 820 840 34.02 670 185 24-ø31X44 24-ø33 24-ø35
800 (32 hüvelyk) 1060 950 950 38.5 755 220 24-ø41X60 28-ø33X38 24-ø41X60
1000 (40 hüvelyk) 1210 1160 1160 46.26 935 236 28-ø36X52 28-ø39 32-ø41
800 (32 hüvelyk) 1060 950 950 38.5 755 220 24-Φ41X60 28-Φ33X39 24-Φ41X60
1000 (40 hüvelyk) 1230 1160 1160 46.26 935 236 28-Φ36X52 28-Φ39 32-Φ41
