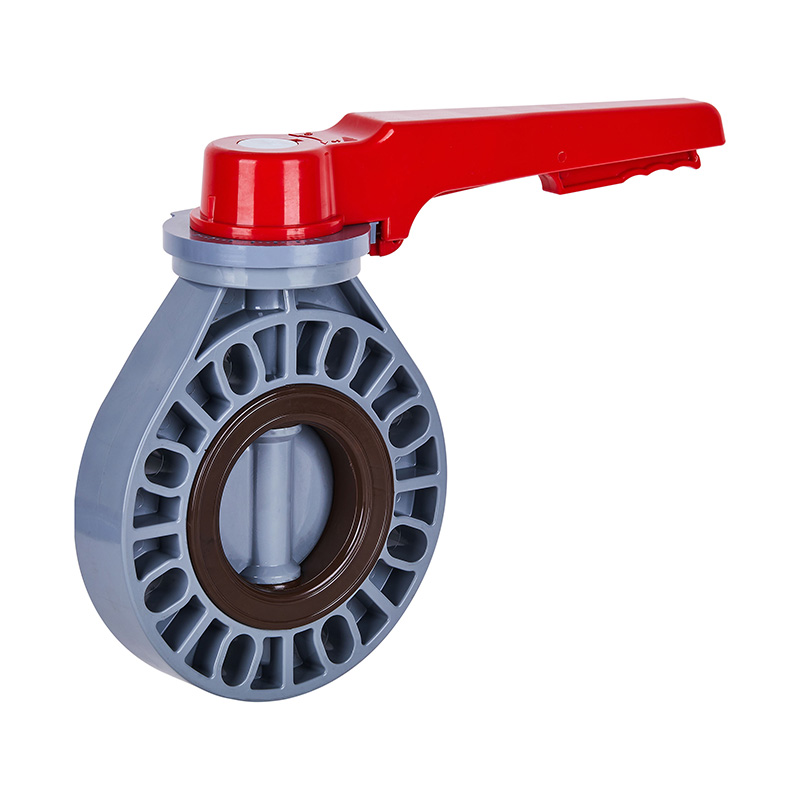

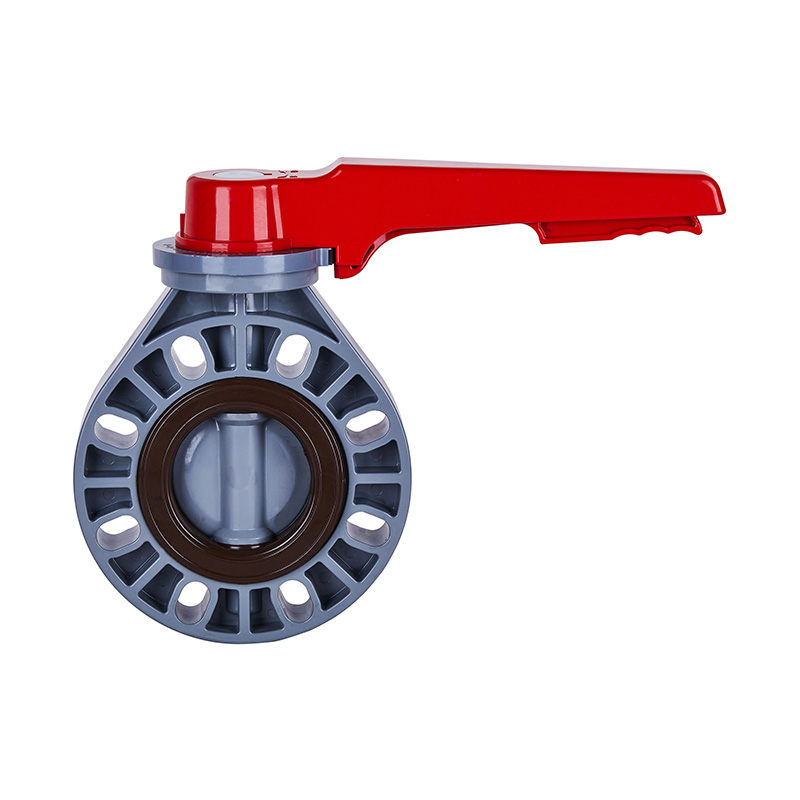

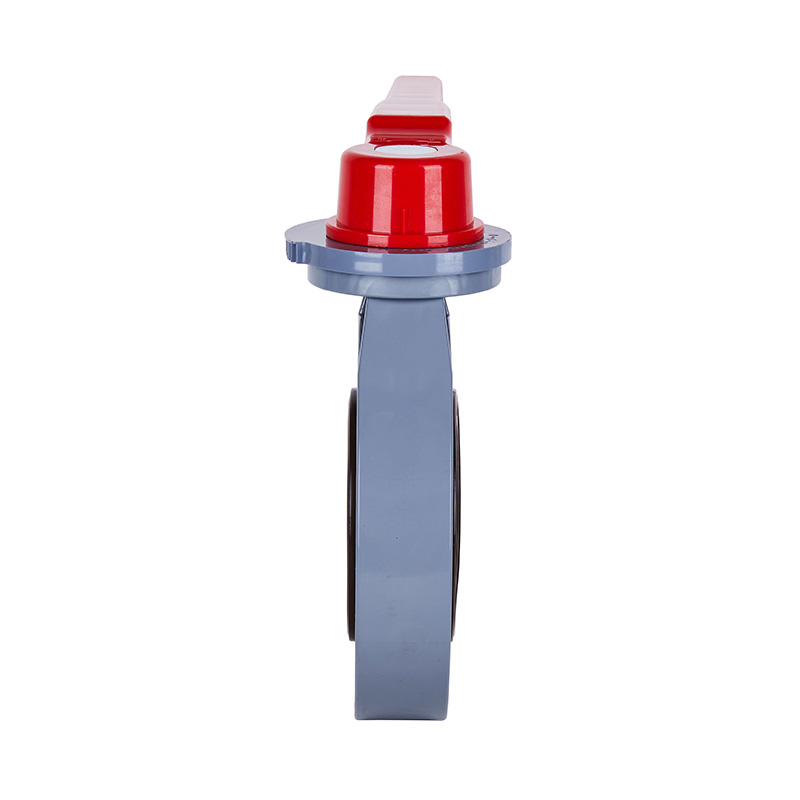

PVC-C D71X-10V fogantyús pillangószelep DN15-200 GB szabvány

Testreszabott új PVC-C kézi kar típusú csupasz tengely DN15-200 pillangószelep szürke DIN JIS ANSI szabványos 4 hüvelykes karimás műanyag szelep
Márkanév: KXPV
Típusszám: D71X-10V
Alkalmazás: Általános
Anyaga: Műanyag
Szín: Szürke Fekete és Piros
A közeg hőmérséklete: Magas hőmérséklet, Közepes hőmérséklet
Nyomás: Közepes nyomás
Teljesítmény: kézi
Közeg: Sav
Port mérete: DN40-DN150
Felépítése: Pillangó
Test anyaga: PVC-C
Csatlakozás: karimavégek
Szabvány: GB/T27725
Felhasználás: Ipari
Üzemi hőmérséklet: -20 ~ 95 ℃
Szállítási idő: 7 nap
MOQ: 1 db

Nyomásosztály: 1,0 Mpa (10 bar) $ $

A termék szerkezeti jellemzői
1. A szelep kicsi és könnyű, könnyen szétszerelhető és javítható, és bármilyen pozícióban felszerelhető.
2. A szerkezet egyszerű és kompakt, a működési nyomaték kicsi, és a 90°-os elforgatás gyorsan nyitható.
3. Az áramlási jellemzők általában egyenesek, és a beállítási teljesítmény jó.
Alkalmazás-hőmérséklet-korlátozási lista

Anyag Közepes hőmérséklet℃ Anyag Közepes hőmérséklet℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

Alkatrész Anyag táblázat

Nem.

Név

Anyag

1

Fogantyú fej

Ötvözet anyag

2

Hatszögletű anya

Acél, rozsdamentes acél

3

Fogantyú

Ötvözet anyag

4

Sztem

Acél, rozsdamentes acél

5

Tavasz

Acél

6

Állítsa be a pozicionáló lemezt

Ötvözet anyag

7

Pin

Acél

8

Helymeghatározó rúd

Ötvözet anyag

9

Test

FRPP,PVDF,PVC-C,PVC-U,PPH

10

Tömítő gumi

EPDM, FPM

11

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

Fogantyú pillangószelep-szerelvény részletrajza

Alkatrész Anyag táblázat

NEM.

Alkatrészek neve

Anyag

Menny.

1

Fogantyú

Ötvözet anyag

1

2

Helymeghatározó rúd

Ötvözet anyag

1

3

Pozícionáló lemez

Ötvözet anyag

1

4

Nut Cup

FRPP

4

5

Test

FRPP,PVDF,PVC-C,PVC-U,PPH

1

6

Disc

FRPP,PVDF,PVC-C,PVC-U,PPH

1

7

Tömítő gumi

EPDM, FPM

1

8

Sztem

Acél, rozsdamentes acél

1

9

Pin

Ötvözet anyag

1

Dimenziólista

DN(mm) D1 D2 D3 T n- Φ
GB JIS ANSI GB JIS ANSI
40 148 110 105 98.4 45 39 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 162 125 120 120.7 50 40 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 180 145 140 139.7 64 42 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 198 160 150 152.4 77 42 8-Φ19X25 8-Φ19X24 4-Φ19X20
100 225 180 175 190.5 96 52 8-Φ18X32 8-Φ19X32 8-Φ19X32
125 255 210 210 215.9 120 61 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 285 240 240 241.3 145 71 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 340 295 290 298.5 196.5 81 8-Φ23X33.5 12-Φ23×27 8-Φ23x33,5
