| Alkalmazás-hőmérséklet-korlátozási lista |
| Anyag | Közepes hőmérséklet℃ | Anyag | Közepes hőmérséklet℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVC-C | -20 ℃ ~ 95 ℃ | PVC-U | -5 ℃ ~ 45 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| FRPP | -20 ℃ ~ 120 ℃ | PPH | -20 ℃ ~ 110 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||
| PVDF | 40 ℃ ~ 150 ℃ | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| A termék szerkezeti jellemzői |
1. A tömítőmembrán F46-ból vagy PFA-ból készül, 120 000-szeres hajtási szilárdsággal és az F4-hez hasonló korrózióállósággal.
2. A csavaros emelőmechanizmus alacsony nyitási és zárási nyomatékot és kiváló stabilitást biztosít.
3. Az aktuátor távolról vezérelhető számítógépen vagy vezérlőközponton keresztül, a szelep nyitásával és zárásával szabályozva a közeg áramlását és áramlását. Ez nagyobb kényelmet és sebességet biztosít, csökkenti a munkaerőköltségeket, és biztosítja a helyszínen dolgozók biztonságát.

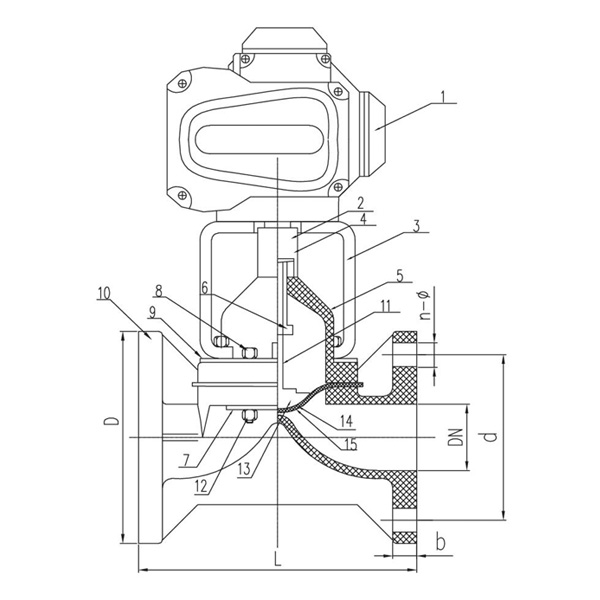

| Alkatrész Anyag táblázat |
| Nem. | Név | Anyag | Menny. | |||||||||||||||||||||||||
| 1 | Elektromos működtető | Alumínium ötvözet | 1 | |||||||||||||||||||||||||
| 2 | Összekötő rúd | Acél | 2 | |||||||||||||||||||||||||
| 3 | Elektromos/pneumatikus működtető tartó | Vas | 1 | |||||||||||||||||||||||||
| 4 | Csatlakozócsap | Acél | 1 | |||||||||||||||||||||||||
| 5 | Motorháztető | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | |||||||||||||||||||||||||
| 6 | Yoke Nut | SS Steel, Réz | 1 | |||||||||||||||||||||||||
| 7 | Platen | Q345, SS Steel | 2 | |||||||||||||||||||||||||
| 8 | Csavar | Acél,StainlessSteel | 4 | |||||||||||||||||||||||||
| 9 | Platen | Q345, SS Steel | 2 | |||||||||||||||||||||||||
| 10 | Test | PPH, PVC-C, PVC-U, PVDF, FRPP | 1 | |||||||||||||||||||||||||
| 11 | Sztem | Acél,StainlessSteel | 1 | |||||||||||||||||||||||||
| 12 | Nut Cap | Acél,StainlessSteel | 4 | |||||||||||||||||||||||||
| 13 | Szeleplemez | PPH, PVC-C, PVC-U FRPP, PVDF/öntöttvas | 1 | |||||||||||||||||||||||||
| 14 | Flim | EPDM, FPM | 1 | |||||||||||||||||||||||||
| 15 | Membrán | F46.PFA.PTFE | 1 | |||||||||||||||||||||||||
| Dimenziólista |
| Specifikáció | D | d | L | b | n-Φ | |||||||||||||||||||||||
| 15 | 95 | 65 | 125 | 14 | 4-Φ14 | |||||||||||||||||||||||
| 20 | 105 | 75 | 135 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 25 | 115 | 85 | 145 | 18 | 4-Φ14 | |||||||||||||||||||||||
| 32 | 135 | 100 | 160 | 18 | 4-Φ18 | |||||||||||||||||||||||
| 40 | 145 | 110 | 180 | 20 | 4-Φ18 | |||||||||||||||||||||||
| 50 | 160 | 125 | 210 | 22 | 4-Φ18 | |||||||||||||||||||||||
| 65 | 180 | 145 | 250 | 24 | 4-Φ18 | |||||||||||||||||||||||
| 80 | 195 | 160 | 300 | 24 | 8-Φ18 | |||||||||||||||||||||||
| 100 | 225 | 180 | 350 | 28 | 8-Φ18 | |||||||||||||||||||||||
| 125 | 245 | 210 | 400 | 30 | 8-18 | |||||||||||||||||||||||
| 150 | 280 | 240 | 455 | 30 | 8-Φ23x27 | |||||||||||||||||||||||
| 200 | 335 | 295 | 570 | 40 | 8-Φ22 | |||||||||||||||||||||||
| 250 | 390 | 350 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
| 300 | 445 | 400 | 680 | 38 | 12-Φ23 | |||||||||||||||||||||||
