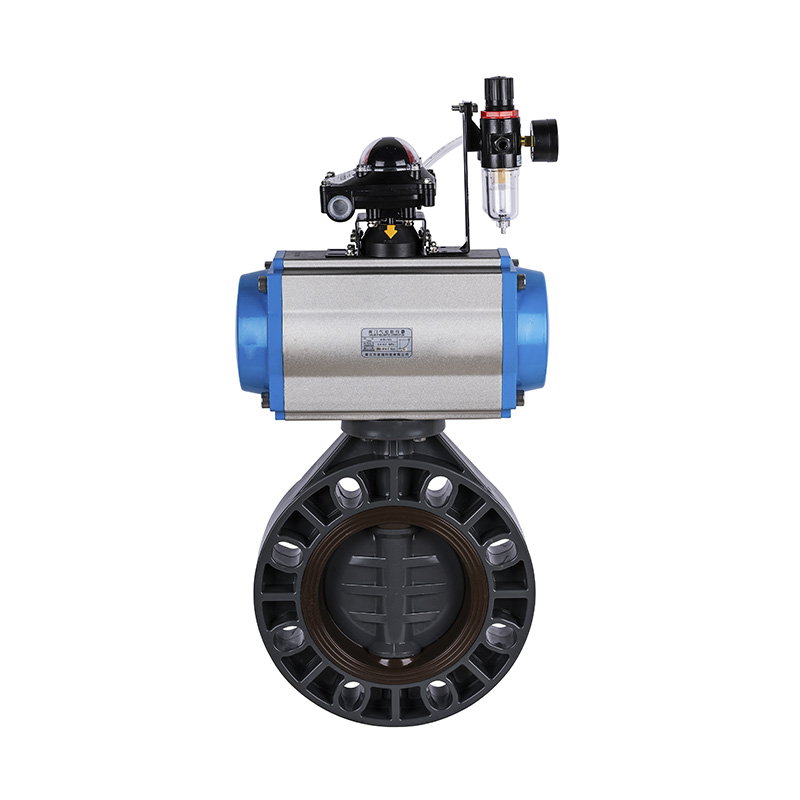

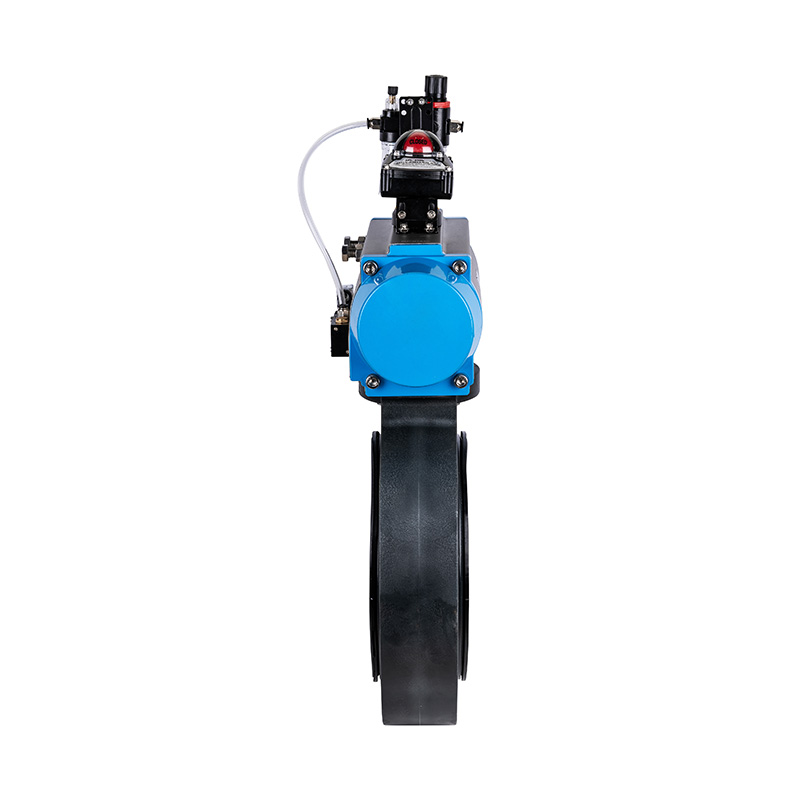

PVC-U D671X-10V pneumatikus pillangószelep DN32-1000 1-1/4"-30" ANSI szabvány

PVC-U pneumatikus működtetésű pillangószelep, középső tömítés lágy tömítés DN32-1000, ipari és lakossági műanyag pillangószelep ANSI szabvány
Üzemmód: Automata
Csatlakozás típusa: Wafer
Szerkezet: Középső tömítés
Tömítés típusa: Kényszerített tömítés
Szára: Standard
Nyomásosztály: 1,0 Mpa (10 bar)
Üzemi hőmérséklet: -5~45°C
Tömítés anyaga: Puha tömítés
Alkalmazás: Ipari felhasználás, Vízipari felhasználás
A szár anyaga: acél, rozsdamentes acél
Márka: KXPV
Méret: DN32-1000
Származási hely: Zhejiang, Ningbo

Alkalmazás-hőmérséklet-korlátozási lista

Anyag Közepes hőmérséklet℃ Anyag Közepes hőmérséklet℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

A termék szerkezeti jellemzői

1. A műszaki műanyag sorozatú pillangószelepek FRPP, PVDF, PVC-C, PVC-U, PPH és más korrózióálló hőre lágyuló anyagokból készülnek, egyetlen fröccsöntéssel öntve, és erős korrózióállóságot biztosítanak.
2. Magas korrózióálló gumit használnak a szelep tömítésének biztosítására, így alkalmas nagy viszkozitású közegek szállítására.
3. A szelep egyszerű szerkezetű, 90°-ban elforgatható a gyors nyitás és zárás, az egyszerű telepítés és a jó szabályozási teljesítmény érdekében.
4. Az aktuátor távolról vezérelhető számítógépen vagy vezérlőközponton keresztül, lehetővé téve a szelep számára, hogy szabályozza a közeg áramlását és áramlási sebességét, kényelmesebbé, hatékonyabbá téve a működést és csökkenti a munkaerőköltségeket, miközben biztosítja a helyszíni személyzet biztonságát.

Alkatrész Anyag táblázat

Nem. Név Anyag Menny.
PVC-C PVC-U PVDF PPH FRPP
1 Test PVC-C PVC-U PVDF PPH FRPP 1
2 Disc PVC-C PVC-U PVDF PPH FRPP 1
3 Tömítő gumi FPM EPDM FPM EPDM EPDM 1
4 Sztem Acél 1

Dimenziólista

Specifikáció D1 (mm) D2 (mm) D3 (mm) D4 (mm) T(mm) n-Φ(mm) YxY(mm) S(mm) d1 (mm) d2(mm) 4-Φ1 (mm)
1¼" (32) 140 106 89 33 35 4-Φ17 11x11 12 50 50 4-Φ7
1½" (40) 148 110 98 41.5 39 4-Φ19 14x14 12 72 68 4-Φ10
2" (50) 162 125 110 48.5 43 4-Φ19 14x14 12 72 68 4-Φ10
2½" (65) 180 145 130 63 45 4-Φ19 14x14 16 72 68 4-Φ10
3" (80) 198 160 150 75.5 45 8-Φ19 14x14 16 72 68 4-Φ10
4" (100) 225 191 170 95 56.5 8-Φ19 17x17 18 80 70 4-Φ10
5" (125) 255 216 200 120 65 8-Φ23 17x17 18 80 70 4-Φ10
6" (150) 285 241 225 143.5 75 8-Φ23 17x17 23 80 70 4-Φ10
8" (200) 340 299 295 195 85 8-Φ23 22x22 23 80 70 4-Φ10
10" (250) 423 366 350 245.5 110 12-Φ23x32 22x22 30 102 102 4-Φ12
12" (300) 495 436 400 291.5 115 12-Φ23x42 22x22 30 102 102 4-Φ12
14" (350) 555 470 460 340 127 16-Φ22 12-Φ29 22x22 35 102 102 4-Φ12
16" (400) 607 540 515 399 140 16-Φ23x45 27x27 35 140 140 4-Φ18
18" (450) 645 583 565 446 150 20-Φ28,5 16-Φ34,5 27x27 40 165 165 4-Φ22
20" (500) 708 640 615 494 150 20-Φ26x41 36x36 40 165 165 4-Φ22
24" (600) 820 750 725 570 170 20-Φ35x47 36x36 40 254 254 4-Φ22
