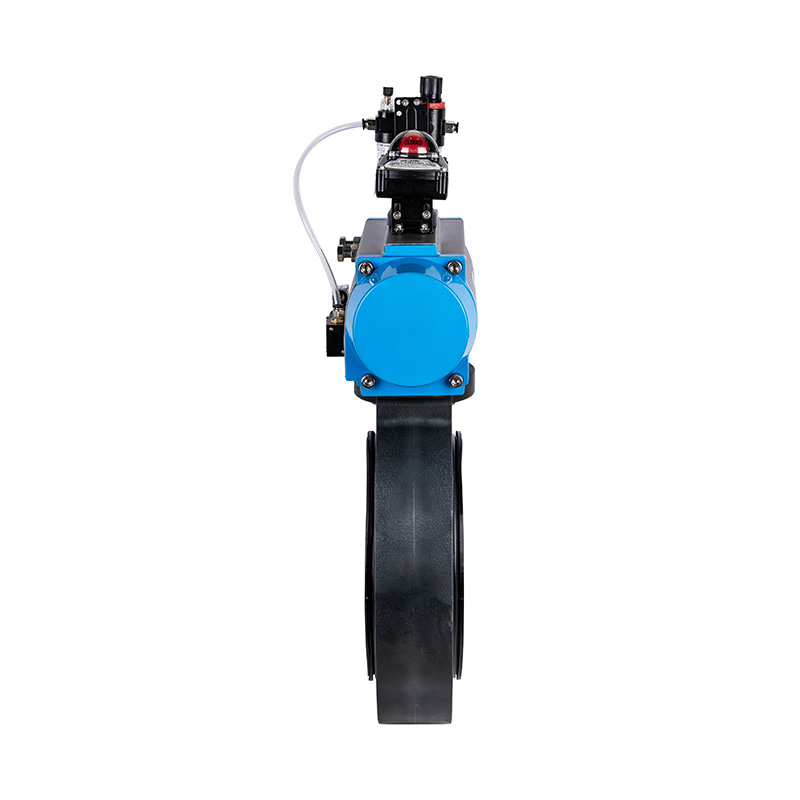

PVC-U D671X-10V pneumatikus pillangószelep DN32-1000 GB szabvány

PVC-U pneumatikus automata pillangószelep, középső tömítés, lágy tömítés, DN32-1000, ipari és háztartási műanyag pillangószelep
Működési mód: Automatikus
Csatlakozás típusa: Wafer
Szerkezet: Középső tömítés
Tömítés típusa: Kényszerített tömítés
Szelepszár: Standard
Nyomásosztály: 1,0 Mpa (10 bar)
Üzemi hőmérséklet: -5~45°C
Tömítésfelület anyaga: Puha tömítés
Alkalmazások: Ipari, Vízipari
Szelepszár: acél, rozsdamentes acél
Márkanév: KXPV
Műszaki adatok: DN32-1000
Származási hely: Ningbo, Zhejiang

Alkalmazás-hőmérséklet-korlátozási lista

Anyag Közepes hőmérséklet℃ Anyag Közepes hőmérséklet℃
PVC-C -20 ℃ ~ 95 ℃ PVC-U -5 ℃ ~ 45 ℃
FRPP -20 ℃ ~ 120 ℃ PPH -20 ℃ ~ 110 ℃
PVDF 40 ℃ ~ 150 ℃

A termék szerkezeti jellemzői

1. Ezeket a műszaki műanyag pillangószelepeket korrózióálló hőre lágyuló műanyagokból, például FRPP-ből, PVDF-ből, PVC-C-ből, PVC-U-ból és PPH-ból fröccsöntötték, amelyek erős korrózióállóságot biztosítanak.
2. Erősen korrózióálló gumit használnak a szoros tömítés biztosítására, így alkalmasak nagy viszkozitású közegek szállítására.
3. Egyszerű felépítésük, 90°-os elforgatásuk a gyors nyitás és zárás érdekében, könnyű felszerelés és kiváló állíthatóság jellemzi.
4. Az aktuátor távolról vezérelhető számítógépen vagy vezérlőközponton keresztül, lehetővé téve a szelep nyitását és zárását a közeg áramlásának és áramlásának szabályozásához. Ez nagyobb kényelmet és sebességet biztosít, csökkenti a munkaerőköltségeket, és biztosítja a helyszínen dolgozók biztonságát.

Alkatrész Anyag táblázat

Nem. Név Anyag
1 Pneumatikus működtető Alumínium ötvözet
2 Stud Acél, rozsdamentes acél
3 Hatszögletű anya SS Steel, acél
4 Test FRPP,PVDF,PVC-C,PVC-U,PPH
5 Szeleplemez FRPP,PVDF,PVC-C,PVC-U,PPH
6 Tömítő gumi EPDM, FPM
7 Sztem Acél, rozsdamentes acél

Dimenziólista

DN(mm) D1 D2 D3 T H n-Φ
GB JIS ANSI GB JIS ANSI
32 (11/4") 140 100 100 88.9 33 35 270 4-Φ17 4-Φ17 4-Φ17
40 (11/2") 150 110 105 98.4 41.5 39 280 4-Φ19X25 4-Φ19X25 4-Φ19X25
50 (2") 160 125 120 120.7 50 40 300 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
65 (21/2") 180 145 140 139.7 64 42 310 4-Φ19X26.5 4-Φ19X26.5 4-Φ19X26.5
80 (3") 200 160 150 152.4 77 42 400 8-Φ19X25 8-Φ19X25 4-Φ19X20
100 (4") 225 180 175 190.5 96 52 410 8-Φ19X32 8-Φ19X32 8-Φ19X32
125 (5") 255 210 210 215.9 120 61 500 8-Φ23X33 8-Φ23X33 8-Φ23X33
150 (6") 290 240 240 241.3 145 71 530 8-Φ23X34 8-Φ23X34 8-Φ23X34
200 (8") 340 295 290 298.5 196.5 81 600 8-Φ23X33.5 12-Φ23X27 8-Φ23X33.5
250 (10") 420 350 355 362 245.5 110 650 12-Φ23,5X32 12-Φ23,5X32 12-Φ23,5X32
300 (12") 500 400 431.8 291.5 115 750 12-Φ28X48 12-Φ28X48
350 (14") 550 460 476.3 340 127 850 16-Φ26 12-Φ33
400 (16") 619 515 510 539.8 399 140 950 16-Φ36x52 16- Φ 36x52 16-Φ36x52
450 (18") 655 565 565 577.9 446 150 1050 20-Φ25 20-Φ27 16- Φ 33
500 (20") 705 620 620 635 494 150 1140 20-Φ26X33 20-Φ27X33 20-Φ26X33
600 (24") 816 725 749.3 570 170 1290 20-Φ28X38 20-Φ28X38
700 (28") 910 840 840 670 185 1530 24-Φ33X44 24-Φ33X44
800 (32") 1055 960 950 977.9 755 240 1690 24-Φ44,5X65 28-Φ36X52 24-Φ44,5X65
1000 (40") 1230 1160 1160 935 236 1800 28- Φ 36x52 28-Φ39
